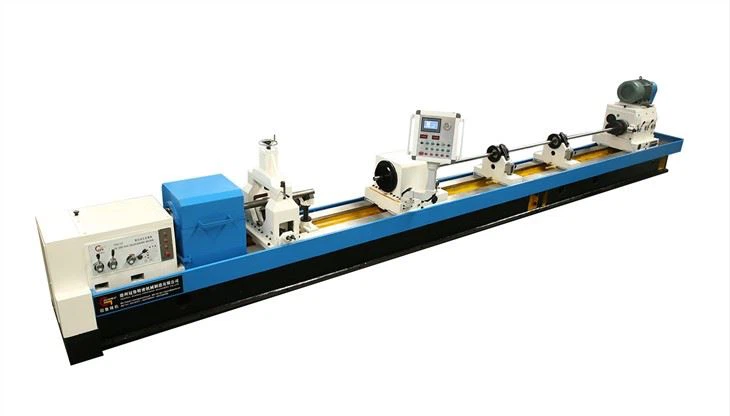

Máy khoan lỗ sâu CNC
Nó có năm chức năng: khoan rắn, khoan ngược, khoan kéo, cắt rãnh và mài nhẵn. Khoan rắn: Chế độ khoan BTA, loại bỏ phoi ngược qua thanh dao cắt. Đường kính khoan rắn từ 25mm đến 150mm Doa lỗ khoan: thông qua lỗ dưới cùng của phôi gia công tiến hành loại bỏ phoi sẽ mở rộng kích thước lỗ khoan. Tốc độ thích hợp cho các ống có độ dày thành mỏng và dài. Kéo dài: nếu vật liệu đắt tiền và đường kính lỗ lớn, quá trình kéo dài có thể có lõi và tiết kiệm điện. Hoàn thiện: nếu bề mặt lỗ bên trong cần Ra0.4-Ra0.8, bằng cách sử dụng một công cụ đánh bóng sau khi doa, sẽ đạt được độ nhám tốt.
Mô tả
Nguyên lý làm việc của máy khoan lỗ sâu CNC:
Máy khoan lỗ sâu CNC thích hợp để khoan và doa các phôi hình trụ, khi khoan sử dụng phương pháp loại bỏ phoi bên trong (phương pháp BTA), nghĩa là dầu cắt được cung cấp bởi đầu áp suất dầu, thông qua khu vực cắt, loại bỏ các phoi cắt từ bên trong lỗ của thanh khoan vào nồi phoi ở phía sau giường máy; Nó áp dụng phương pháp khoan đẩy, loại bỏ các chip từ phía trước hoặc giữa máy. Dầu cắt gọt được cung cấp từ phía sau của thanh doa, được trang bị nồi chứa phoi.
Máy khoan lỗ sâu CNC có thể trang bị bộ điều khiển Simens, bộ điều khiển Fanuc, bộ điều khiển GSK và các thương hiệu khác.
Máy khoan lỗ sâu CNC cấu tạo chủ yếu:
Máy khoan lỗ sâu CNC được cấu tạo chủ yếu bao gồm thân máy, bệ đỡ, giá đỡ phôi, đầu áp lực dầu, thanh đỡ thanh khoan, hộp khoan, ray dẫn hướng trượt, cấu trúc giá đỡ và bánh răng, hệ thống làm mát khoan và doa, hệ thống điều khiển PLC Delta, điện Tủ, khung trung tâm, v.v.
Máy khoan lỗ sâu CNC chủ yếu là các bộ phận:
Động cơ: Hengli (nhà sản xuất động cơ tàu thủy lớn nhất Trung Quốc)
Điện: Schneider
Giường máy: Được đúc bằng khuôn gỗ, chất liệu là: HT300, xử lý lão hóa theo thời gian. Gia công chính xác, gia công.
Vòng bi: Thương hiệu nổi tiếng của Trung Quốc
Bơm làm mát / bơm bánh răng xoắn (Tuổi thọ cao với tiếng ồn thấp hơn): Jiangsu
Thùng dầu / Hộp điện: Sơn điện
Hệ thống điều khiển: Delta PLC
Thông số máy chủ yếu (Máy khoan lỗ sâu CNC T2120 để tham khảo):
Sự chỉ rõ | Thông số | Ghi chú | ||
Năng suất làm việc | Phạm vi đường kính khoan | Φ20 ～ Φ100mm | ||
Khoảng cách (đánh bóng) nhàm chán | Φ20 ～ Φ200mm | |||
Độ sâu làm việc | 3m | |||
Phạm vi OD phôi | Φ60 ～ Φ400mm | |||
Phạm vi chiều dài phôi | 0.5m~3m | |||
Hiệu suất máy | Trục Z1 (tiến dao hộp khoan) | Phạm vi tốc độ được đưa vào | 5 ～ 500mm / phút | |
Tốc độ di chuyển nhanh chóng | 1500mm / phút | |||
Mô-men xoắn động cơ servo | 20Nm | |||
Z2axis (chuyển động đầu áp suất dầu) | Tốc độ di chuyển nhanh chóng | 3m / phút | ||
Mô-men xoắn động cơ servo | 20Nm | |||
Hộp khoan | Phạm vi tốc độ quay | 40 ～ 500r / phút | 12 bánh răng tốc độ | |
Công suất động cơ | 30KW | động cơ không đồng bộ ba pha | ||
Headstock | Phạm vi tốc độ quay | 61 ～ 1000r / phút | Tốc độ 12gears | |
Công suất động cơ | 30KW | động cơ không đồng bộ ba pha | ||
Chuck | φ400mm | Mâm cặp 3 hàm bằng tay | ||
Khác | Tổng công suất máy | 89KW | ||
Công suất tải của máy | 3T | |||
Không gian sàn máy | 12.7m×3m | |||
Hệ thống làm mát | Áp lực tối đa | 2,5MPa | ||
Max.flow | 400L / phút | |||
Thể tích thùng dầu (khoảng) | 4600L | |||
Chất lượng và hiệu suất của máy khoét lỗ sâu của chúng tôi được khách hàng đánh giá cao ！！！
