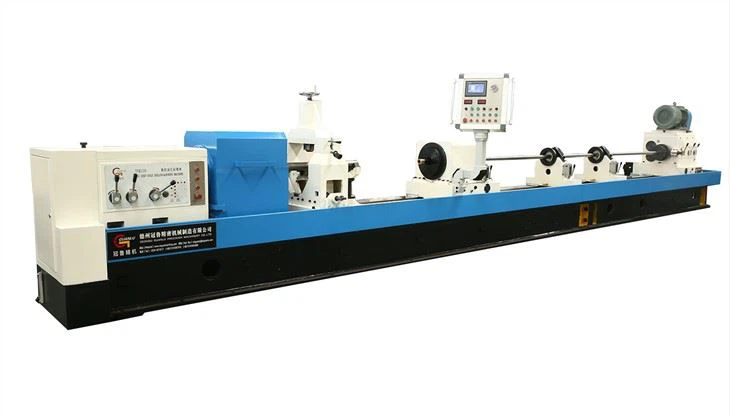

Máy khoan lỗ sâu

Máy khoan lỗ sâu, nó có thể được gọi là máy khoan lỗ sâu BTA, BTA là phương pháp phóng phoi. Một số công việc là ống rỗng thì cần mở rộng lỗ nên có thể gọi là máy khoan lỗ sâu, một số công việc to, đặc, vật liệu đắt nên người sử dụng cần có lõi thay vì chip thì mới sử dụng được. quá trình xử lý lỗ sâu, vì vậy nó có thể được gọi là máy cắt lỗ sâu.

Máy khoan lỗ sâu BTA có chức năng:

Khoan rắn: bằng đầu khoan, máy khoan lỗ sâu có thể khoan các kích thước từ 30mm đến 150mm (phụ thuộc vào các model máy khoan lỗ sâu khác nhau). Nó có thể khoan tất cả các kim loại, chẳng hạn như thép không gỉ, gang, thép bình thường, đồng, Niken, v.v.

Bộ đếm nhàm chán: bằng đầu khoan ngược, máy khoan lỗ sâu có thể khoan lỗ từ kích thước 30mm đến 800mm (phụ thuộc vào các kiểu máy lỗ sâu khác nhau).

Kéo nhàm chán: bằng cách kéo đầu doa, máy lỗ sâu cũng có thể thực hiện quá trình doa kéo lỗ sâu. chúng ta có hai cấu tạo của máy khoan kéo, một là máy khoan lỗ sâu BTA bình thường và máy doa, nó chỉ có chức năng doa kéo. Khách hàng không sử dụng chức năng này thường xuyên. Cấu trúc khác được thiết kế đặc biệt cho mục đích doa kéo lỗ sâu, máy này rất thích hợp để sử dụng quá trình doa kéo. Công việc của người sử dụng cuối là các ống dài có thành mỏng, cần quá trình doa kéo để tạo độ khít lỗ và độ lệch lỗ ít hơn.

Đốt cháy:Bằng đầu mài nhẵn, các công việc được thực hiện bằng máy khoan lỗ sâu có thể có độ nhám bề mặt lỗ bên trong tốt hơn, công cụ này sẽ làm cho bề mặt cứng hơn và có được độ nhám từ Ra0.4-Ra0.8um.

Trepanning: Bằng đầu trepanning, máy khoan lỗ sâu sẽ lấy lõi từ thanh đặc. Khi vật liệu đắt tiền, công việc có đường kính lớn, khách hàng sẽ sử dụng quy trình này để tiết kiệm năng lượng (có thể sử dụng ít điện năng để làm việc) và có thể tái sử dụng lõi của thanh lớn. vì vậy máy khoan lỗ sâu cũng có thể được gọi là máy khoan lỗ sâu. Nhưng nếu khách hàng chỉ sử dụng quy trình khoan lỗ sâu, chúng tôi có mẫu máy khoan lỗ sâu, có cấu tạo hơi khác với máy khoan lỗ sâu truyền thống.

Công suất khoan / khoan:

Khoan chắc chắn: 30mm-150mm (các mẫu khác nhau)

Doa / chống nhàm chán / mài nhẵn: 30mm-800mm (các mẫu khác nhau)

Trepanning: 70mm-800mm (các mẫu khác nhau)

Khoan lỗ sâu và doa và chiều dài tối đa là 15 mét.

Tỷ lệ lỗ trên đường kính: 1: 400

Máy khoan lỗ sâu của chúng tôi có thể khoan các lỗ khác nhau: Qua lỗ, lỗ mù, lỗ đồng tâm, lỗ lệch tâm và lỗ bậc (một số cần thiết bị khoan đặc biệt)

Lỗ hoàn thành độ nhám bằng quy trình lỗ sâu khác nhau:

Khoan rắn: IT9-IT11, độ nhám lỗ khoan: Ra3.2-Ra6.3um

Doa thô: IT8-IT9, doa lỗ thô: Ra3.2-Ra6.3um

Doa mịn: IT7-IT9, độ nhám lỗ khoan mịn: Ra1.6um-Ra3.2um

Đánh bóng ： IT6-IT7, độ nhám lỗ đánh bóng: Ra0.4-Ra0.8um

Máy khoan lỗ sâu Dezhou Guanlu BTA có sẵn các mẫu:

Máy khoan lỗ sâu T2120: Khả năng khoan lỗ tối đa của bộ đếm và doa kéo là 200mm.

Máy khoan lỗ sâu T2125: Khả năng khoan lỗ tối đa và khoan lỗ kéo là 250mm

Máy khoan lỗ sâu T2135, công suất lỗ khoan và kéo tối đa là 350mm

Máy khoan và khoét lỗ sâu T2150, khả năng khoan lỗ tối đa là 500mm.

Máy khoan lỗ sâu T2180, công suất doa tối đa là 800mm.

Máy khoan lỗ sâu T21100, mũi khoan tối đa là 1000mm.

Các ngành ứng dụng máy khoan lỗ sâu:

Xi lanh thủy lực: Máy khoan lỗ sâu được sử dụng rộng rãi trong các ngành công nghiệp cyliner thủy lực.

Công nghiệp ô tô: khối xi lanh và đầu xi lanh.

Công nghiệp dầu khí: máy khoan lỗ sâu mỏ dầu là công dụng chính của hệ thống khoan lỗ sâu.

Ngành than: ngành than là ngành chủ yếu sử dụng máy móc lỗ sâu.

Công nghiệp quân sự: Nòng súng được chế tạo bằng máy khoan lỗ sâu của BTA.

Chúng tôi có thể chế tạo máy khoan lỗ sâu BTA và máy khoan súng kết hợp, được sử dụng rộng rãi trong nhiều ngành công nghiệp hơn. Nó có thể khoan lỗ từ 6mm đến 100mm. Vì vậy một máy có thể sử dụng hai hệ thống khoan lỗ sâu và khoan được cả lỗ lớn và lỗ nhỏ.

Máy khoan lỗ sâu Dezhou Guanlu chủ yếu có cấu tạo và thông số:

Giường máy:

Giường máy được làm bằng cát nhựa và thường hóa sau khi đúc. Nếu chiều sâu xử lý lớn hơn 1 mét, bệ máy sử dụng cấu trúc chia nhỏ, được lắp ráp bằng bu lông cường độ cao và được định vị bằng chốt hình nón.

Áp dụng đường ray dẫn hướng trượt hình chữ nhật kép, mài chính xác, xử lý nguội, độ cứng có thể là HRC48-HRC52.

Đường ray dẫn hướng đơn chiều rộng x độ dày=160mmX40mm; tổng chiều rộng của ray dẫn hướng là 600mm; Giá được xử lý bằng cách mài và tôi được lắp bên trong bệ máy, được sử dụng để truyền động cung cấp dụng cụ cắt. Máy có khả năng chịu lực lớn, độ cứng tốt và đường truyền ổn định.

Headstock

Được sử dụng để dẫn động phôi quay, được cố định ở đầu bên trái của giường máy; Thủ công ba bánh răng, tốc độ vô cấp trong mỗi bánh răng; Động cơ chính dẫn động trục quay sau khi giảm tốc của hệ thống dây đai đồng bộ, puli và bánh răng đồng bộ.

Các bánh răng được gia công bằng cách mài chính xác, bề mặt bánh răng được làm nguội bằng cách tôi cao tần và độ cứng của bề mặt răng là HRC48-52, do đó, bánh răng có thể có được độ bền cao, độ cứng cao, khả năng chống mài mòn cao và giới hạn mỏi cao, và có thể chịu tải xoay chiều và tải xung kích tương đối lớn.

Để nâng cao tuổi thọ của bánh răng và ổ trục, dầu bôi trơn được sử dụng để bôi trơn tuần hoàn.

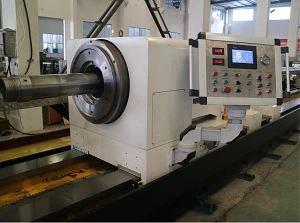

Đầu áp suất dầu

Được sử dụng để dẫn hướng dụng cụ cắt, cung cấp dầu cắt và hỗ trợ phôi; Động cơ servo điều khiển chuyển động dọc trục của nó để điều chỉnh phôi có chiều dài khác nhau, đồng thời siết chặt và nới lỏng phôi.

Động cơ servo được sử dụng để dẫn động đầu áp suất dầu để siết chặt hoặc nới lỏng phôi gia công, với độ chính xác và độ cứng cao; toàn bộ đầu áp suất dầu sử dụng cấu trúc hộp, với độ chính xác và độ cứng cao.

Ống đỡ đầu áp lực dầu: Áp dụng kết cấu khớp bao bì với vòng dẫn hướng, có tác dụng làm kín dầu tốt hơn, tránh hiện tượng thanh khoan bị rão và bị khóa.

Ống dẫn hướng và ống đỡ đầu áp suất dầu phải được chế tạo theo

yêu cầu của khách hàng; Nếu khách hàng không có yêu cầu đặc biệt, (nếu khách hàng đặt hàng) sẽ làm theo tiêu chuẩn của chúng tôi.

Hộp khoan

Được sử dụng để dẫn động công cụ cắt quay; Thủ công ba bánh răng, tốc độ vô cấp trong mỗi bánh răng; Tay áo kết nối chuôi dao cắt được gắn ở đầu phía trước của trục chính để kẹp dụng cụ cắt. Động cơ chính dẫn động trục quay sau khi giảm tốc của hệ thống dây đai đồng bộ, puli và bánh răng đồng bộ.

Các bánh răng được gia công bằng cách mài chính xác, bề mặt bánh răng được làm nguội bằng cách tôi cao tần và độ cứng của bề mặt răng là HRC48-52, do đó, bánh răng có thể có được độ bền cao, độ cứng cao, khả năng chống mài mòn cao và giới hạn mỏi cao, và có thể chịu tải xoay chiều và tải xung kích tương đối lớn.

Để nâng cao tuổi thọ của bánh răng và ổ trục, dầu bôi trơn được sử dụng để bôi trơn tuần hoàn.

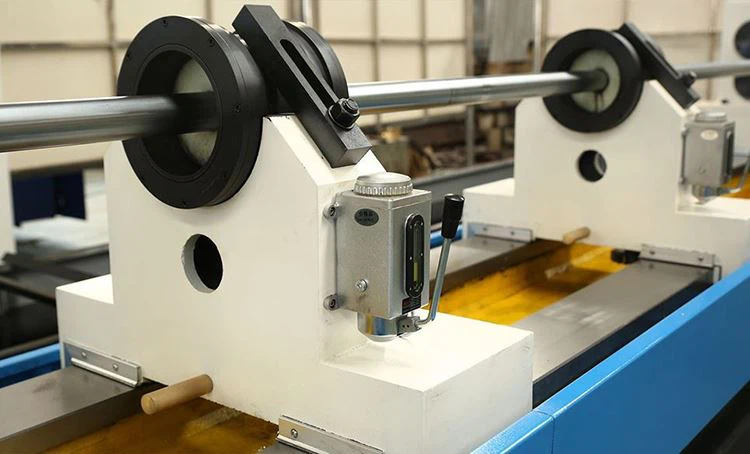

Phần còn lại hỗ trợ thanh khoan

Được sử dụng để hỗ trợ thanh khoan; Một cấu trúc tích hợp có độ cứng cao được sử dụng, trên đó có một ống đỡ được lắp ráp, có thể hấp thụ chấn động và rung động tạo ra trong quá trình gia công, v.v.

Cơ cấu kéo treo được gắn trên phần còn lại của thanh khoan, sau khi hoàn thành lỗ, phần còn lại của thanh khoan sẽ tự động được kéo trở lại vị trí ban đầu.

Phần còn lại của Trung tâm

Được sử dụng để đỡ phôi; Cấu trúc phần còn lại trung tâm kiểu khép kín ba điểm, hai con lăn bên dưới và một con lăn ở trên; Vị trí bên của hai con lăn bên dưới được điều chỉnh bằng vít.

Danh sách cấu hình chính của máy:

Cấu hình tiêu chuẩn của máy:

Giường máy, bệ đỡ, giá đỡ phôi, đầu áp suất dầu, phần còn lại hỗ trợ thanh khoan, hộp khoan, thanh dẫn hướng trượt, giá đỡ và bánh răng, hệ thống làm mát, hệ thống điều khiển SIEMENS-828D, tủ điện, phần còn lại trung tâm,, đèn làm việc, Máy song song và bu lông neo, Hướng dẫn sử dụng máy.

Các bộ phận tùy chọn

Dụng cụ cắt, dụng cụ phụ trợ, dầu cắt, hệ thống CNC khác.

Trên đây là các bộ phận chủ yếu của máy của chúng tôi, nếu bạn cần thêm thông tin chi tiết. xin vui lòng liên hệ với chúng tôi trực tiếp.

DZGƯu điểm của MÁY Uanlu so với các đối thủ khác:

vật phẩm	Thương hiệu Guanlu	Hình ảnh

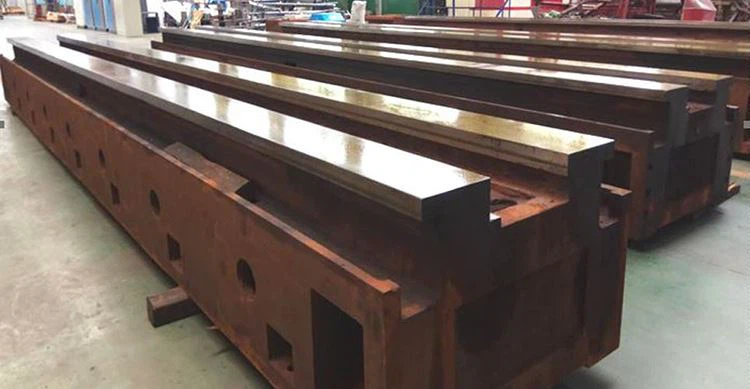

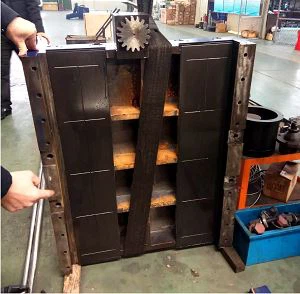

Giường máy	HT300 Gang cát nhựa chính xác và cấu trúc hộp sườn tăng cường tam giác, với độ ổn định cao. Khoảng 800kg mỗi mét, nặng hơn nhiều so với những loại khác.
Đầu áp suất dầu	Sử dụng cấu trúc tích hợp trục chính, giúp máy hoạt động ổn định hơn và độ chính xác cao hơn nhiều
Hướng dẫn đường sắt	Đường ray dẫn hướng đôi phẳng, chiều rộng đường ray đơn là 160mm, độ dày 40mm, đảm bảo khả năng chịu tải nặng.
Hướng dẫn bôi trơn đường ray	Ray dẫn hướng sử dụng công nghệ keo đặc biệt của Nhật Bản để bôi trơn, thông qua ít ma sát hơn để giảm mài mòn cho ray dẫn hướng

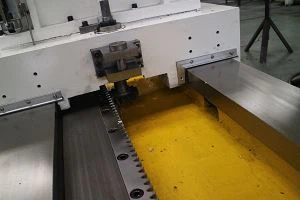

Máy truyền động	Hệ thống truyền động bánh răng và thanh răng thương hiệu Đài Loan, truyền động động cơ Servo, mô-men xoắn điều khiển lớn và không có chi phí bảo trì trong tương lai.
Trục chính máy	Trục chính của máy là phần rèn, mật độ cao, độ cứng cao. Một số đối thủ cạnh tranh sử dụng ống hàn ống liền mạch. Các bánh răng được dập tắt tần số cao
Bộ điều khiển Servo để kẹp công việc và tiếp liệu dao	Cấu trúc động cơ servo kép, một là để siết chặt công việc và chuyển động cơ học áp suất dầu, còn lại là để cấp dao. Lực kẹp và tốc độ tiến dao được thiết lập từ bộ điều khiển CNC, ít cường độ lao động hơn.
Khu làm việc sạch sẽ	Khe hồi dầu với bộ phận bảo vệ kiểu váy để bảo vệ dầu rò rỉ ra sàn, giúp giữ sạch vùng làm việc.

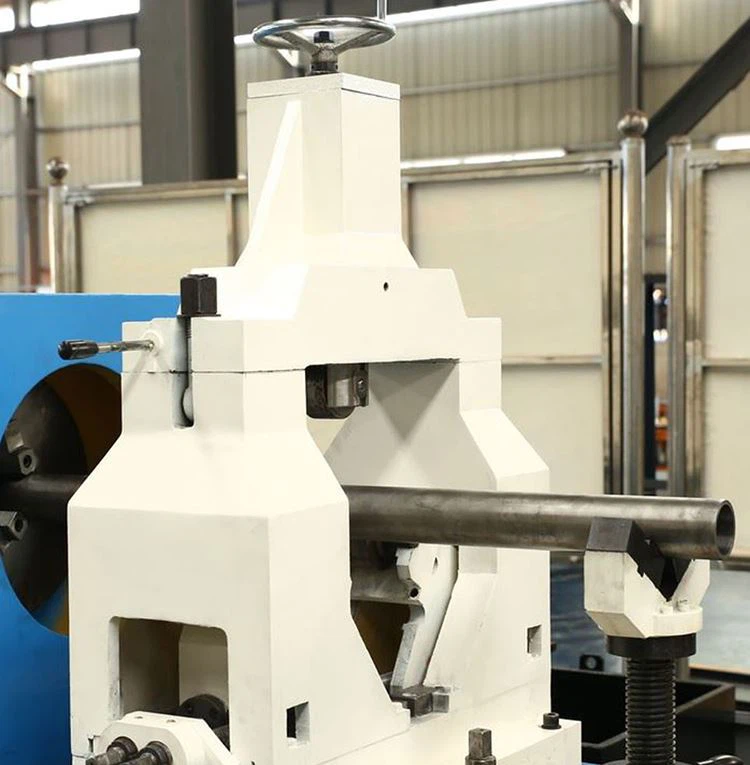

Phần còn lại trung tâm	Giá đỡ phần còn lại trung tâm ba điểm, thích hợp để kẹp hình dạng không đều của công việc.

DZGlợi thế của uanlu FACTORY so với các đối thủ cạnh tranh khác:

Thành phố của chúng tôi là cơ sở sản xuất máy khoan lỗ sâu và doa. Trong số các đối thủ cạnh tranh địa phương này, công ty chúng tôi là lựa chọn đầu tiên khi khách hàng đã đến thăm chúng tôi và nhìn thấy máy móc lỗ sâu của chúng tôi. chúng tôi có những lợi thế không rõ ràng hơn những người khác.

1. Cơ sở gia công mạnh mẽ.Chất lượng tốt và độ chính xác máy tốt được sản xuất bởi máy gia công tốt và công nhân lành nghề. Chúng tôi có máy mài dẫn hướng Heckert thương hiệu của Đức. Thanh dẫn hướng của máy khoét lỗ sâu là bộ phận quan trọng nhất, nó quyết định đến độ chính xác của máy móc. sau khi mài bằng máy mài của chúng tôi, bề mặt của giường máy giống như gương.

2. Hầu hết các kỹ thuật viên nổi tiếng.Công ty chúng tôi có các kỹ thuật viên chuyên nghiệp nhất. họ đã làm việc trong lĩnh vực này trong hơn 15 năm. Họ có đầy kinh nghiệm, có thể thiết kế các máy lỗ sâu theo yêu cầu của khách hàng.

3. Đội ngũ công nhân lành nghề. Ngày nay, việc thuê nhân công không phải là điều dễ dàng. Đặc biệt là những người thợ lành nghề. Nhưng công ty chúng tôi có hệ thống quản lý đặc biệt để giữ những công nhân lành nghề này. Vì vậy tất cả các máy của chúng tôi đều được lắp ráp bởi những người thợ lành nghề.

4. Máy khoan lỗ sâu BTA của chúng tôi có cấu trúc tiên tiến.Bộ truyền động thanh răng và bánh răng, có thể ổn định và chịu lực lớn cho máy và không cần thay thế phụ tùng sau một hoặc hai năm. Ray dẫn hướng rộng hơn và thanh chống cực kỳ chắc chắn của giường máy, giúp máy có khả năng chịu tải lớn và độ bền tốt. Nhiều lợi thế hơn sẽ thông báo cho bạn sau khi liên hệ với chúng tôi.

5. Hệ thống kiểm tra chất lượng, từ thiết kế máy, mua linh kiện, gia công linh kiện, lắp ráp máy, chạy thử máy, đóng gói máy, tất cả quá trình chúng tôi đều có hệ thống kiểm tra để bảo hành chất lượng máy lỗ sâu.

6. Chúng tôi là nhà sản xuất máy lỗ sâu duy nhất có thể ký hợp đồng đảm bảo chất lượng và hợp đồng dịch vụ sau bán hàng, vì vậy tất cả khách hàng sẽ yên tâm sau khi mua máy của chúng tôi.




Giới thiệu tóm tắt về công ty ：

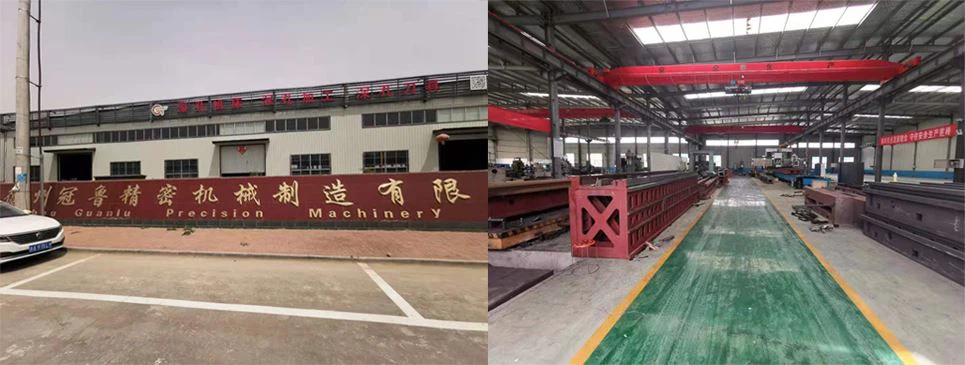

Dezhou Guanlu Precision Machinery Co., Ltd, được thành lập vào năm 2011, chúng tôi là nhà máy nổi tiếng nhất ở địa phương của tôi để sản xuất máy khoan lỗ sâu. Thành phố Đức Châu của tôi là cơ sở sản xuất máy móc lỗ sâu. Hầu như 99% máy khoan lỗ sâu BTA được sản xuất tại thành phố của tôi.

Nhà máy của tôi có các công cụ hỗ trợ gia công mạnh mẽ của riêng chúng tôi, chúng tôi biết sâu sắc một điều, nếu không có cơ sở gia công tốt, bạn không thể sản xuất máy khoét lỗ sâu có chất lượng tốt nhất và độ chính xác tốt nhất. Vì vậy, chúng tôi có thương hiệu máy mài dẫn hướng Heckert của Đức, máy bào nổi tiếng nhất của Trung Quốc, VMC, Máy tiện, máy doa hộp, máy phay, v.v. Với những máy gia công trên, dưới hệ thống quản lý phù hợp, vì vậy chúng tôi có thể giao hàng nhanh chóng và ổn định.

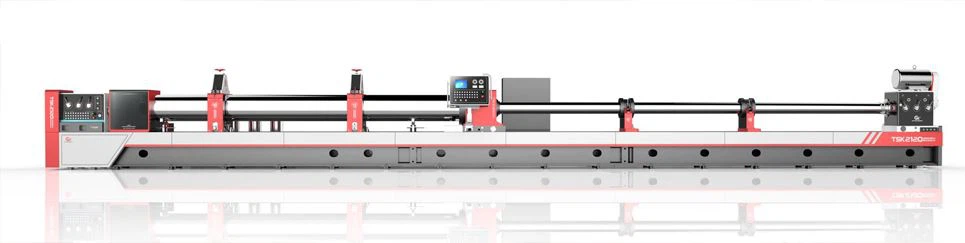

Máy khoan lỗ sâu của chúng tôi đã được xuất khẩu sang hơn 40 quốc gia và đạt được danh tiếng tốt. Chúng tôi đã cải thiện chất lượng và cấu trúc của mình từng ngày. Vui lòng xem ngoại hình mới được thiết kế của máy của chúng tôi dưới đây:
